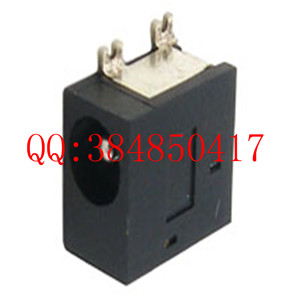

降壓式dc插座的常見參數介紹
發布時間：2018-08-02 點擊次數：次
在使用的眾多dc插座中，有一種降壓式dc插座不太常用，但是也有朋友前來咨詢，我們來給大家一起講解一下。
無變壓器的非隔離式插座開關，是插座開關中電路結構最簡單的。該類電源的輸入與輸出的一部分是公用的，且輸入與輸出間不能進行隔離。其應用范圍有限，但由于不帶變壓器，所以這類插座電源的工作原理容易理解，也不會有變壓器漏感引起的故障。降壓型插座開關（即降壓式dc插座穩壓器）是非隔離式開關電源中的一種。所謂降壓式是指無論輸入電壓是正還是負，輸出電壓總低于輸人電壓,因此，降壓型插座開關比較適合用在需要小型高效率插座開關穩壓電源的場合。
下面舉一個降壓式dc插座穩壓器的例子。
其主要技術指標如下。
(1)輸人電壓：20-70V直流。
(2)輸出電壓：0-25V直流。
(3)輸出最大電流:10A。
(4)轉換效率：大于70%。
(5)輸出紋波：小于20mv。
降壓式插座開關穩壓器的原理主要由主電路、控制及驅動電路、保護電路構成。主電路主要由電力場效應管VT1、電力二極管VD5濾波電感L1和濾波電容C10構成；控制及驅動電路由安森美半導體公司生產的UC3845電流控制型芯片和脈沖變壓器 T1及其他外圍電路構成；保護電路主要包括由R1、C2和VD1構成的緩沖網絡、由電流互感器T2構成的電流保護電路、二極管VD2等。
