撥動開關的電氣性能和機械性能介紹
發布時間：2018-09-07 點擊次數：次
撥動開關的電氣性能和機械性能想必大家還不清楚吧，我們也好久沒說撥動開關的事了，今天給大家統一的介紹一下。

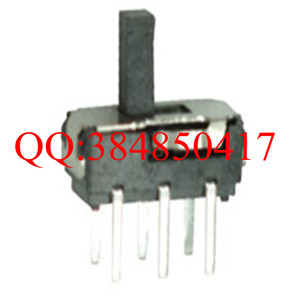

撥動開關又稱為滑動開關，可廣泛應用在電腦鼠標、汽車鼠標器、汽車電子產品、通訊設備、軍工產品，測試儀器、燃?xì)鉄崴鳌⑷細鉄崴鳌⒚簹庠睢⑿〖译姟⑽⒉t、電飯鍋、浮球設備配套、醫療器械、樓宇自動化、電動工具及一般電氣和無線電設備等領域撥動開關已經廣泛應用于以上領域，開關雖小，但起著不可替代的作用。
撥動開關產品的分類：立式、臥式、插件、貼片、兩檔、三檔、四檔。
撥動開關各方面的電氣性能：
額定功率：DC50V 0.3A DC6V 0.5A
工作范圍溫度：-20 ℃~60℃
一.電氣性能規格
1.接觸電阻測試：要求：一定要達到30毫歐以下。
在微小電流（100mA）以下測試。
2.絕緣電阻測試：要求：一定要達到100兆歐以上.
輸入500V DC電壓1分鐘,按以下接觸方法測試:
(1)塑膠體與針腳之間(2)不接觸的針腳之間
3.耐電壓測試：要求：沒有絕緣破壞等異常.
輸入AC500V(50-60Hz)電壓,1分鐘感應電流為0.5mA,按以下
接觸方法測試.
(1)塑膠體與排腳之間.(2)不接觸的排腳之間
二.機械性能規格
1.動作力常規為：250+_50gf
2.端子強度
在任意一個方向的先端上加力度(500gf)1分鐘.
在排腳中沒有裂開,菘動等異常,
要求：滿足于機械,電器性能.
3.測試標準狀態
在沒有指定的情況下測試溫度、濕度、氣壓如下：
(1) 溫度為5℃~35℃
(2) 濕度為45%~85%
(3) 氣壓為80Kpa~106Kpa
三.耐久性
1.可焊性試驗
端子頂部被浸入錫焊池中1㎜深,溫并為230±5℃,時間為3 ±0.5秒.
注意：
（1）焊接時間應少于3秒
（2）焊接面積要有80%以上.
2.耐焊性試驗
焊爐焊接的時候溫度控制在260±5℃，過爐時間為3±0.5秒,于基板厚度為1.0㎜
手焊接的時候溫度需控制在320±5℃,時間為3±0.5秒.
要求：必須滿足本體無變形,滿足于機械、電氣能.
3.壽命測試
無負荷：操作者以每分鐘15-18次的頻率作10，000回之無負荷測試。
要求：
(1)接觸電阻不能超于200mΩ
(2)其它、滿足于機械、電器性能.
4.耐熱試驗
放置在溫度85±2℃中測試96小時后,再放置正常室溫中1小時來測定.
要求：外觀無異常駐,滿足于機械,電器性能.
5.耐冷試驗
放置40±2℃。的相對濕度為90~96%環境中96小時后，
再將樣板放在正常環境1小時后進行測試。
要求：外觀無異常,滿足于機械,電器性能.
6.潮濕試驗
放置40±2℃。的相對濕度為90~96%環境中96小時后，
再將樣板放在正常環境1小時后進行測試。
要求：外觀無異常,滿足于機械,電器性能.
